固體電解質钽電容器失效率鑒定

電容器失效率鑒定方法包括指數鑒定和威布爾鑒定兩種, 其中指數鑒定法的适用範圍更廣, MIL-STD-690C-1993, GJB 2649—1996對其抽樣方案和程序作出了詳細規定, 而威布爾鑒定法僅用于固體電解質钽電容器的失效率鑒定, 在固體電解質钽電容器對應的國軍标總規範中, 有相關的詳細規定。雖然GJB 2283—1995和GJB 63B—2001同時規定了固體電解質钽電容器的兩種失效率等級 (指數分布鑒定失效率等級M, P, R, S和威布爾鑒定失效率等級B, C, D) , 但目前航天型号所使用的均爲采用指數鑒定的固體電解質钽電容器。目前, 國内關于指數分布和威布爾分布用于元器件失效率鑒定的研究主要通過公式推導, 結合不同元器件的固有特點驗證這兩種鑒定方法的正确性及可行性。但因與元器件固有的特點緊密結合, 使推導局限于某一類型的元器件, 而且對指數鑒定和威布爾鑒定的研究通常各自獨立, 國内目前尚無文獻對兩種方法進行比較。本文對固體電解質钽電容器指數分布和威布爾分布失效率鑒定方案進行了研究。

對基于指數分布的建模, 钽電容器失效分布函數

式中:λ爲钽電容器的失效率。

钽電容器對應的可靠度

固體電解質钽電容器抽樣檢驗一般需要有很大數量的抽樣數n。當n隻樣品中不合格數爲r時, 樣品合格數爲n-r, n隻樣品中出現r隻不合格品的概率

若允許的不合格品數爲c (r

将式 (1) 、 (2) 代入式 (4) , 得

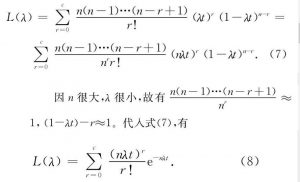

由于失效率鑒定中λ很小, 有

将式 (6) 代入式 (5) , 可得

因失效率鑒定中r很小, 而n又很大, 故總試驗時間T可近似表示爲

将式 (9) 代入式 (8) , 可得

假設固體電解質钽電容器鑒定合格的最低失效率λ_1＜λ, 同時λ₁對應的風險β (置信度爲1-β) 爲

根據文獻, 對用部分積分法反複計算右邊積分, 證明其等于式 (10) 。

在總試驗時間爲T的失效等級鑒定試驗中, 發生失效不超過r的概率可用Γ函數表示爲

爲将L (λ) 化成卡方分布, 以便在實際使用時直接查表, 設2t=x, 2 (c+1) =f, 則有

式 (13) 即爲自由度爲f的卡方分布。此處:β爲所選擇的接受概率。故有

根據式 (14) , 選擇不同的β (如10%, 40%, 90%) , 即可求得與不同失效數c值對應的T值, 最終可得GJB 2649—1996的一次失效率抽樣方案表格。如某M級産品的置信水平90%, 最大失效率1%/1 000h, c=2 (即自由度2 (c+1) =6) , 查卡方分布分位表得1.064, 則

由于每次鑒定所需的n很大, 周期也較長, 因此指數鑒定方法不适于逐批對钽電容器進行失效率維持鑒定。GJB 2283—1995和GJB 63B—2001将失效率鑒定的維持置于周期試驗中, 規定每3個月進行一次。又因置信度越高, 試驗時間和成本的增幅越大, 故國軍标将維持失效率鑒定的置信度定爲10% (即接受概率β=90%) 。這是一種較寬松的鑒定模式。采用該方法進行維持鑒定, 須保證生産過程的穩定性, 即試驗批能大緻代表周期内所生産的産品的情況。

另外, 用指數鑒定法進行鑒定時, 如需将産品失效率升級到S級, 需要極其大量的元件小時數的累積, 因此指數分布的失效率鑒定适于超大批量生産的産品。雖然GJB 2649—1996規定, 在升級到R級和S級時, 可組合一個型号中結構相似的兩個或多個電壓組累積數據, 但這仍需耗費很長時間。就目前國内的情況來說, 因爲規格數、産量和生産的時間都遠不及國外, 國軍标固體電解質钽電容器最高失效率等級僅達到P級。

在産品使用過程中, 其壽命服從的分布函數用F (t) 表示, 在壽命區間, 不失效函數即産品的可靠度R (t) =1-F (t) 。對産品的失效密度f (t) , 有。假設産品的失效率爲λ (t) , 則有

在威布爾分布中, 有

式中:m爲形狀參數;爲位置參數;η爲真尺度參數 (特征壽命) 。

在固體電解質钽電容器的失效率鑒定方案中, 式 (16) 作圖回歸後成線性, 故γ=0[1]。可将式 (16) 化爲

對式 (19) 作變換, 得

-lnη, 代入式 (20) , 有

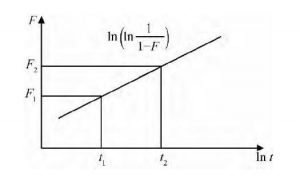

利用線性回歸法作直線, 如圖1所示。該直線的斜率A=m, 直線在y軸的截距爲-lnη。

威布爾分布的失效率鑒定時, 可通過改變電壓應力, 在一個可行的時間限度内達到數千小時的等效試驗值。因爲改變電壓應力, 故在表示電壓和産品壽命關系時, 符合電壓逆幂定律式中:A爲加速因子;α, β爲與應力無關的常數;V_c, V_r爲加速電壓和額定電壓[2]。

得到A後, 式 (18) 可改爲

變換式 (19) , 可得, 代入式 (22) , 同時爲使失效率能用1 000h的百分比表示, 增加10⁵因子, 可得新的失效率

由式 (23) 可得試驗進行t小時後的钽電容器失效率。如需得到某一更高失效率λ_g, 則所需的試驗時間滿足

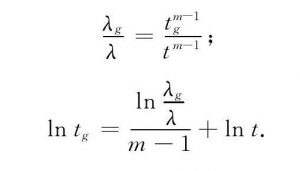

用式 (19) 對式 (24) 中ln (1-F_g) , ln (1-F) 進行代換, 得

例:使用1.3倍額定電壓, 對300隻片式固定钽電容器進行威布爾失效率鑒定。2h後進行第一次失效計算, 有2隻失效;40h試驗結束時, 又發現一隻失效。

根據GJB 63B—2001規定, 使用1.3倍額定電壓時, 加速因子爲279.14, 則F₁=2÷300=0.67%, F₁=3÷300=1%。

根據式 (20) 畫出典型失效率曲線, 并求得斜率m=0.133 5。将m值代入式 (23) , 得

0.01%/1 000h

綜上所述, 用威布爾分布的失效率鑒定法可實現對産品的逐批鑒定。相應地, GJB 2283—1995, GJB 63B—2001将威布爾分布産品的失效率鑒定放在A組逐批檢驗進行。由于每批産品都進行鑒定, 而且爲保證不同批次産品的一緻性, 接受威布爾定級的産品須達到指數分布鑒定的P級, 這樣得出的産品的失效率等級非常可信。另外, 由于采用逐批鑒定的方式, 威布爾分布的失效率鑒定無需通過大量的元器件小時累積升級失效率, 即在小批量供貨情況下用威布爾鑒定法仍能準确地鑒定産品的失效率等級。因此, 該方法非常适合航天需求。但用威布爾分布對固钽電容器進行失效率鑒定還存在技術難點。由上述計算可知, 欲取得較好的鑒定效果, 須将電壓應力控制在額定電壓的1.3~1.5倍, 爲此須對産品生産過程進行更嚴格的控制。目前國内主要的軍工钽電容器制造廠商, 篩選電壓一般控制在1.0~1.2倍的額定電壓, 隻有少量供航天用的元件能将篩選電壓控制在1.4倍額定電壓。

由兩種鑒定方法的原理可知, 指數鑒定屬周期鑒定方式, 每3個月進行一次鑒定的維持;威布爾鑒定屬逐批鑒定方式, 可用于對每批産品進行鑒定。相對來說, 前者更适于整個生産工藝和生産線穩定性的考核, 而對周期内生産的每批産品的可靠性差異, 其鑒定結果往往不夠準确, 後者可對同一生産線生産的不同批次的産品進行鑒定, 使每批産品都有其對應的失效率等級;考慮生産工藝和生産線的穩定性, 威布爾鑒定必須在生産線達到指數分布的P級後才能進行。MIL-PRF-39003固體電解質钽電容器通用規範中規定, 可用威布爾分布失效率B級 (0.1%/1 000h) 産品替代指數分布失效率S級 (0.001%/1 000h) 的産品, 這充分證明了威布爾分布失效率鑒定的準确性和可靠性。

另外, 兩種鑒定方法的适用場合不同。指數分布的失效率鑒定方法因失效率等級提升需大量元件小時數的累積, 适于大批量生産的産品, 而威布爾分布的失效率鑒定方式的失效率等級可通過對每一批産品的鑒定而得, 且因加速因子的存在, 鑒定周期不緻過長, 故非常适于小批量生産的高質量等級産品。

通過兩種失效率鑒定方法的比較, 可知對航天用固體電解質钽電容而言, 威布爾分布的失效率鑒定方法具有更好的适用性, 與指數分布的失效率鑒定方式相比, 能夠更準确地表征産品的固有可靠性。航天用固體電解質钽電容既要滿足高失效率等級要求, 又非大批量生産産品, 無疑應采取威布爾分布的失效率鑒定方式。
