汽車用IGBT内部接觸熱阻優化

  引言：随著汽車工業的不斷發展, 汽車内部電子器件越來越多, 其功率密度也逐步增加, 工作溫度也不斷升高。在2016年10月8日德國參議院通過了關于2030年禁止内燃機汽車上路的提案後, 各大企業和高校紛紛展開對新能源汽車的猛烈研究, 加快新能源汽車的發展, 特别是大力投入電動汽車的研發。IGBT作爲電動汽車控制控制器的核心模塊, 其功率密度逐步增加, 溫度也逐步增加。爲了滿足電動汽車對IGBT器件應用的不斷需求, 熱可靠性已經成爲了IGBT器件的巨大挑戰。故對IGBT器件的散熱性能研究具有重大意義。由于接觸熱阻大約占了壓蓋式IGBT總熱阻的50%, 所以優化IGBT的接觸熱阻能極大改善其散熱性能。本文以簡化後IGBT模型爲實驗主體, 研究在接觸熱界面塗抹不同導熱矽脂對接觸熱阻的影響, 搭建實驗台架, 根據是否塗抹導熱矽脂以及導熱矽脂性能分爲三個大工況, 在每個工況下又根據功率不同, 每個大工況分爲四個小工況, 從而進行實驗。

當兩個粗糙表面被接觸時, 實際接觸僅發生在某些離散點或微接觸處, 而非接觸區域形成真空或者一些介質 (例如空氣, 水或油) 填充在内。實際接觸面積大約隻占理想接觸面積的0.01%-0.1%, 即使在接觸壓力10 MPa下, 該比例僅僅增加到1%-2%。因爲實際的接觸面積相對較小, 界面氣體的熱導率也相對微小, 通過界面的熱流經曆相對較大的熱阻, 通常稱爲接觸熱阻[2]。

接觸熱阻的測量方法一般有三種, 一是熱電偶法, 熱電偶是接觸式測量方法, 存在較大幹擾, 故精度不高。二是紅外成像系統測量法, 也叫紅外熱像儀, 雖然精度可以達到0.1℃。但隻能采集一個二維界面上的溫度。三是光熱法, 光熱法是瞬時過程中廣泛使用的接觸熱阻測量方法。熱接觸電阻是通過熱波和調制波遇到界面後的相位差獲得的。然而, 由于熱波在接觸界面擴散, 破壞了他們的相位關系, 所以光熱法的精度受到界面特性的影響, 結果也不太準确。本實驗采用紅外成像系統測量法, 通過測量散熱器表面溫度變化來體現接觸熱阻的變化[3]。

由于實驗受到實驗條件的限制, 無法對一個正在工作中的汽車IGBT工作負荷進行任意調動, 以及塗抹不同的導熱矽脂在熱接觸面處, 故需要對其進行模型簡化。由于本文研究側重點在接觸熱阻, 所以将IGBT的功率模塊簡化爲兩個模拟發熱模塊, 發熱模塊由加熱電阻和銅片組成, 通過控制加熱電阻上輸入的電流電壓來實現模塊發熱功率的變化。

本實驗的目的是爲了優化汽車IGBT的内部接觸熱阻, 從而使IGBT工作在靠的溫度範圍内, 保證其可靠性。故設計以下實驗, 測量在熱界面處塗抹不同導熱矽脂時散熱器表面溫度, 并用來反應其内部接觸熱阻的變化, 尋找減少接觸熱阻的方法。

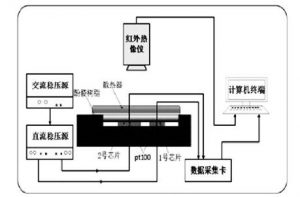

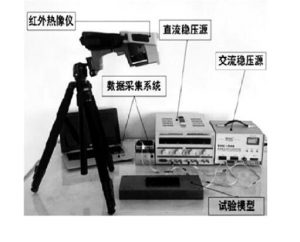

實驗工具如圖1所示主要包括:紅外熱像儀, 其主要作用是拍攝紅外熱像圖, 測量散熱器表面溫度;溫度計, 其作用是測量室内環境溫度, 使實驗控制在22-23℃的室溫條件下;三腳架, 其作用是固定紅外熱像儀的位置, 使每次拍攝時紅外熱像儀保持相同焦距, 減少實驗誤差;直流穩壓電源, 爲發熱模塊施加可調大小的電流和電壓, 爲發熱模塊提供不同的發熱功率;筆記本電腦, 其作用是讀取紅外熱像圖;數據采集卡用于記錄各個工況下散熱器表面溫度。實驗主體是由發熱模塊, 底部基座, 熱界面材料, 肋闆式散熱器組成的模拟IGBT封裝系統, 其中圖2系統原理圖。

根據是否塗抹導熱矽脂以及導熱矽脂的性能将實驗工況分爲如下三個大工況:

(1) 塗抹導熱矽脂 (2) 塗抹導熱系數爲1.2W/m·K的導熱矽脂 (型号爲國産卡夫特K-5211) (3) 塗抹導熱系數爲6.0 W/m·K的導熱矽脂 (型号爲德國Keratherm KP-98) 根據不同的功率負荷, 每個工況包含四個不同功率負荷。發熱模塊功率分配表如表1。

表1 模拟發熱模塊功耗分配表

實驗方法是将導熱矽脂均勻塗抹在與熱界面材料接觸的發熱模塊上表面以及散熱器底面, 如圖2所示, 然後将穩壓直流電源調試到表2的相應功率負荷, 對發熱模塊進行加熱至穩态, 即散熱器表面溫度不在變化。并用紅外熱像儀拍攝散熱器表面的溫度分布圖。重複以上步驟, 直至所有工況實驗做完。

根據實驗步驟和要求, 完成實驗後得到了各個工況負荷下散熱器表面的最高溫度, 平均溫度如表3所示, abc分别代表不塗抹導熱矽脂、塗抹導熱系數爲1.2W/m·K的導熱矽脂和塗抹導熱系數爲6.0 W/m·K的導熱矽脂的三種工況。

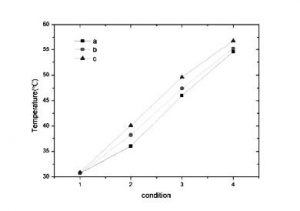

由圖3可以看出, 在熱接觸面塗抹導熱矽脂後, 散熱器表面溫度增加, 最大增加幅度約11.39%, 這說明塗抹導熱矽脂能有效的降低接觸面的熱阻, 将熱量從IGBT内部帶到散熱器表面。在低功率負荷功率時, 溫度上升不明顯。在高功率負荷下溫度上升明顯, 其散熱效果也就更好。

給熱接觸面塗抹導熱矽脂以後, 散熱器表面最高溫度和平均溫度均有明顯的升高, 接觸面的接觸熱阻下降也十分明顯。這是由于導熱矽脂的導熱系數遠遠大于空氣的導熱系數, 可以迅速将熱量從IGBT内部帶出。

塗抹導熱系數較高的導熱矽脂比導熱系數一般的導熱矽脂的效果好, 在采用塗抹導熱矽脂來降低接觸熱阻時, 應該選擇導熱系數較高的導熱矽脂。

本次實驗中塗抹導熱矽脂後, 散熱器表面的溫度升高, 其主要原因是塗抹導熱矽脂後, 接觸熱阻降低, 大量熱量就帶到了散熱器, 實驗是在整個裝置自然冷卻的條件下進行的, 散熱器表面熱量沒及時傳導到空氣中, 故散熱器表面溫度升高。
