摘要：大功率三菱IGBT的應用中, 三菱IGBT的緊固工藝對三菱IGBT的散熱效果起著非常關鍵的作用, 直接影響三菱IGBT的長期可靠運行。對現有三菱IGBT導熱矽脂塗敷工藝和緊固工藝進行了闡述, 并分析其在三菱IGBT安裝中的不足之處, 提出了相對應的優化工藝。
在三菱IGBT安裝工藝中, 導熱矽脂的塗敷被廣泛使用, 導熱矽脂塗敷在散熱器與三菱IGBT基闆之間, 用于填補三菱IGBT與散熱器接觸的空隙, 進而增加散熱器與三菱IGBT的熱交換效率, 提升三菱IGBT散熱效果, 改善三菱IGBT的使用可靠性和使用壽命, 三菱IGBT的安裝工藝又決定了三菱IGBT與散熱器之間的接觸情況, 與導熱矽脂的塗敷密切相關。随著三菱IGBT批量化應用的加速, 從現有三菱IGBT的應用情況看, 目前所使用導熱矽脂塗敷工藝和器件安裝工藝并不太适用于批量三菱IGBT的安裝, 三菱IGBT導熱矽脂的塗覆工藝和安裝工藝的研究和改進越來越重要。
1 現有工藝問題分析
通過對現有的導熱矽脂塗敷工藝和器件安裝工藝分析, 存在以下不足。
1.1 導熱矽脂塗敷厚度偏低
現有工藝導熱矽脂厚度偏小。導熱矽脂塗敷厚度取值由三菱IGBT模塊基闆參數決定, 通過分别對不同廠家的三菱IGBT模塊基闆拱度以及拱度分布進行測量發現, 各個廠家的模塊基闆拱度以及拱度分布差異較大。現有工藝的導熱矽脂厚度不能很好地适用于目前在用三菱IGBT的拱度分布。
1.2 絲網網格分布不适合
目前, 所用絲網網格分布爲中心區域網格密度大、單個網孔面積大, 往外側延伸後其網格網孔面積減小, 網格密度減小, 呈蝴蝶狀, 同時, 網格密度越小, 單個網孔面積越大的區域其導熱矽脂塗敷量越大, 其網格分布考慮到了在模塊襯闆焊接處分布較多導熱矽脂, 在基闆平整度較好的情況下, 保證了襯闆下方的接觸良好。但對于中心拱度偏大, 且拱度大值區域集中在中央襯闆區域的模塊, 使用此類絲網網格進行塗敷矽脂, 使各襯闆下方導熱矽脂塗敷厚度一緻, 将會使兩側襯闆區域下方出現接觸不良現象, 進而影響其散熱情況。
1.3 緊固力矩偏小
現有工藝所采用的緊固力矩僅适用于部分三菱IGBT模塊的組裝, 但是由于在進行三菱IGBT芯片焊接和襯闆焊接時, 不同廠商采用不同焊料, 各類焊料的熔點差别較大, 不同焊料在焊接後會對基闆硬度和拱度造成不同的影響。如果使用硬焊料, 其熔點較高, 因此, 在焊接過程中, 三菱IGBT模塊基闆産生的形變較大。同時, 不同三菱IGBT所使用的基闆其原始拱度與彎曲形式均存在差異。目前, 基闆原始形狀存在2種: (1) 雙面拱原始基闆, 焊接襯闆的一面向内凹陷, 接觸散熱器的一面向外凸出; (2) 單面拱原始基闆, 即焊接襯闆一側爲平整面, 接觸散熱器一面向外凸出。
雙面拱原始基闆對緊固力矩的要求更大, 現用緊固力矩适用于單面拱器件的緊固, 對于雙面拱器件而言, 則顯偏小。
2 工藝改進的分析
通過對原用工藝進行分析後, 根據其不足, 對原用工藝進行以下改進。
2.1 增加導熱矽脂塗敷厚度
對不同三菱IGBT模塊基闆拱度最大值進行測試對比, 對數據進行分析後得出, 最大拱度器件其拱度相較于最低拱度器件, 其模塊拱度偏大8.9%;同時, 考慮到三菱IGBT模塊基闆拱度較大值區域的區别, 因此, 将導熱矽脂厚度增加至原用厚度的10%~20%, 即厚度增加至130~150μm。
2.2 增加緊固力矩
由于不同焊料所導緻的基闆硬度的不同, 在緊固時需增大其緊固力矩, 而過大的緊固力矩則會對三菱IGBT模塊本身造成一定的影響, 所以, 緊固力矩不能過量增大, 同時, 由于導熱矽脂厚度增加10%~15%, 通過現場的試驗, 将其力矩增大10%較爲合适。

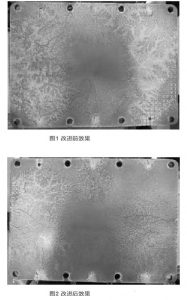

圖1 改進前效果 圖2 改進後效果
3 工藝改進後對比分析
在使用原用絲網網闆, 改進導熱矽脂塗敷厚度、緊固力矩的條件下, 對改進前後的三菱IGBT導熱矽脂塗敷情況進行了一系列試驗對比, 改進前效果如圖1所示, 改進後效果如圖2所示, 右側爲改進後效果。
4 結論
通過上述分析可以得出, 原有導熱矽脂塗敷工藝與三菱IGBT模塊緊固工藝不能較好地适用于現用三菱IGBT的組裝, 而改進後的導熱塗敷工藝與緊固工藝, 有效地改善了現用三菱IGBT與散熱器的接觸情況, 相對于原用工藝, 改善了三菱IGBT的散熱情況, 提高了三菱IGBT的使用可靠性和使用壽命。
