本文介紹10大LED驅動IC及其典型應用的電路圖，希望能夠幫助你選擇到自己合适的LED驅動IC。

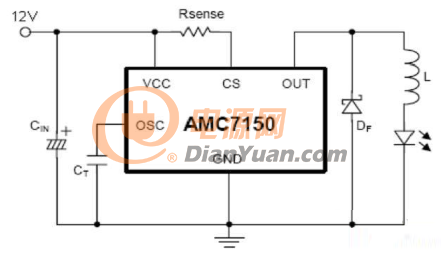

1、市場褒貶不一的LED驅動IC-AMC7150
在當時AMC7150還是不錯的，我想了想還是提提，它有個很重要的因數是價格，有不到2元的市場價格，是你采用它的理由。AMC7150目前有幾十家可以直接替換的IC型号，價格戰會無法避免。
在設計參數要求不高的低壓4-25V産品中可以選擇它，基本驅動能力在3W以下應用設計。比如1W串3顆或3W1顆LED設計是穩定的。

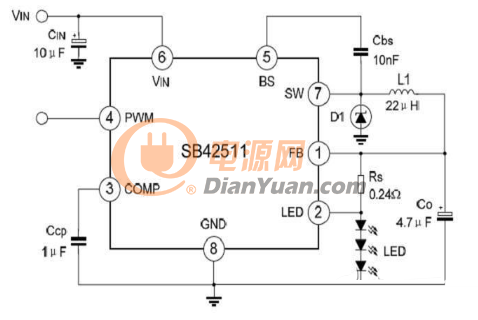

2、杭州士蘭微電子-SB42511
目前士蘭半導體推出新款IC，主要是針對驅動24V驅動6顆LED市場。價格要高于AMC7153優惠于歐美市場IC，适合設計1-6顆LED，輸入6-25V輸入電壓，SOP8封裝形式，主要針對目前低端射燈市場。

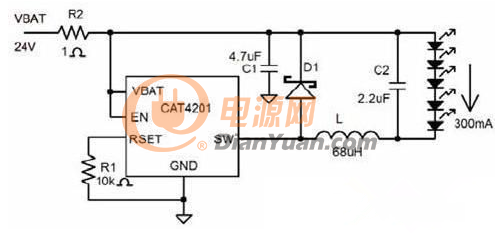

3、美國CATALYST公司-CAT4201
這個IC驅動1-7顆1WLED。效率可達92%，6-28V電壓輸入範圍降壓型驅動應用設計。比前面兩款IC最大的優勢是封裝SOT23大小，線路簡介，符合目前多數小體積燈杯設計使用要求。
大阻值範圍電流調節，可以電位器寬阻值範圍調節亮度，比如設計台燈等産品需要這樣時。

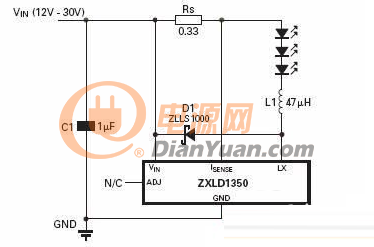

4、歐洲Zetex公司—ZXLD1350
這顆IC目前市場反應良好，也是SOT23小體積封裝，輸入7-30V電壓降壓恒流驅動1-7pscLED，線路簡潔實用。設計時Rs要緊靠IC避免供電電壓大幅度不動，這樣會影響恒流效果。
總體電子物料成本要略高于前款IC。

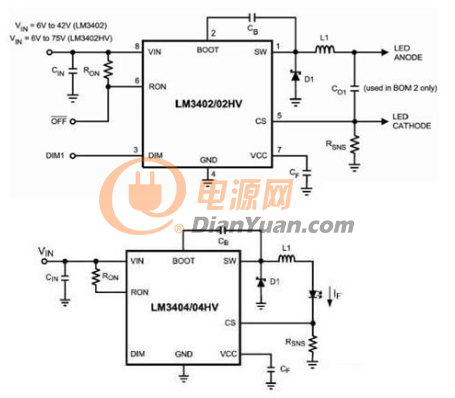

5、國國家半導體LM3402
LM3402市場反映不錯，輸入電壓範圍涵蓋整個汽車應用領域，内置MOS管最多可以15顆LED，1-3顆LED是感覺有些貴，5顆以上時性價比很不錯。目前接觸到的客戶工程師評價很高，接受領域比較廣線路簡潔實用，是國半衆多LED驅動IC中間佼佼者。

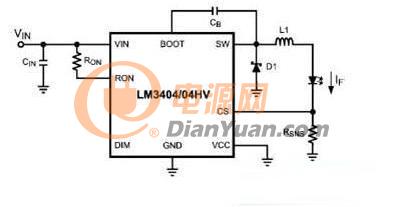

6、美國國家半導體LM3404
LM3404和LM3402的線路一樣，不同的是電流可以達到1A，驅動1-15pcsLED性價比較高。
上面所列IC規格都是内置MOS管，内置MOS管可以簡化線路設計，小體積，降低設計綜合成本，故障率也會降低。因其目前IC工藝制成、成本等原因大于1A以上的LED驅動IC需要外置MOS管。在我們日常産品設計中經常會遇到大電流設計，比如5W、10W等更高功率的設計要求，那隻能選擇外置MOS管的IC才可以。接下來會綜合成本推薦幾款IC，爲廣大的工程師朋友選型方便。

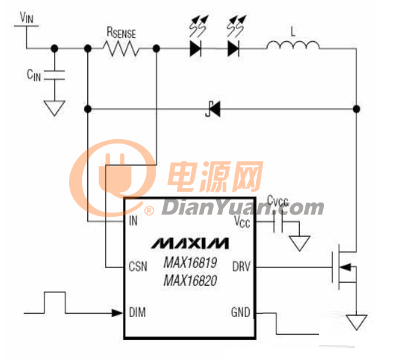

7、美國美信集成産品公司MAX16819/MAX16820
MAX16819/MAX16820工作于4。5V至28V輸入電壓範圍，并且有一個5V/10mA片上穩壓器。輸出電流由高邊電流檢測電阻調節，專用PWM輸入（DIM）可實現寬範圍的脈沖式亮度調節。
MAX16819/MAX16820非常适合需要寬輸入電壓範圍的應用。高邊電流檢測和内置電流設置電路可使外部元件的數量最少，并可提供±5%精度的LED電流。在負載切換和PWM亮度調節過程中，滞回控制算法保證了優異的輸入電源抑制和快速響應。MAX16819具有30%的電感紋波電流，而MAX16820具有10%的紋波電流。這些器件可工作于高達2MHz的開關頻率，從而允許使用小型元件。
MAX16819/MAX16820可工作于-40°C至+125°C汽車級溫度範圍，可提供3mmx3mmx0。8mm，6引腳TDFN封裝。
建議200-500HzPWM灰度頻率調節，1-6pcsLED串接最大25W産品設計，推薦大約價格0。5美金左右。

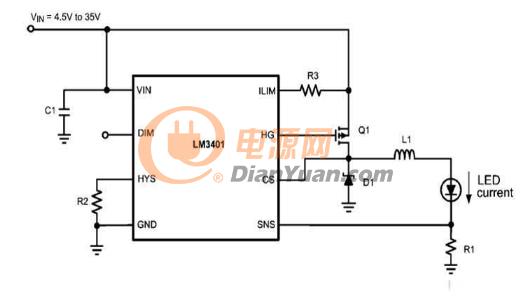

8、美國國家半導體LM3401
LM3401是國半推出的外置MOS大功率LED驅動器，可以設計3A以内的驅動電流，輸入電壓最高35V，可以串接10多顆LED。
9、美國美信集成産品公司MAX16802
MAX16802A/B是高亮度（HB）LED驅動器控制IC，内部包含了設計一個寬輸入範圍LED驅動器所需的全部電路，适合通用照明和顯示應用。适用于低輸入電壓（10。8VDC至24VDC）LED驅動器。需要精密調節LED電流時，可利用片上的誤差放大器以及精度爲1%的基準。通過低頻PWM亮度調節可實現較寬的亮度調節範圍。
MAX16802具有輸入欠壓鎖定（UVLO）特性，可設置輸入啓動電壓，并可确保在電源跌落時正常工作。MAX16802具有較高滞回電壓的内部自舉欠壓鎖定電路，
從而簡化了離線式LED驅動器的設計。MAX16802内部沒有這個自舉電路，可直接由+12V電壓提供偏置電源。内部微調的262kHz固定開關頻率允許優化選擇磁性元件和濾波元件，從而實現緊湊、高性價比的LED驅動器。
MAX16802A的最大占空比爲50%，MAX16802B的最大占空比爲75%。這些器件均采用8引腳μMAX®封裝，可工作在-40°C至+85°C溫度範圍。
個人建議200-500HzPWM灰度頻率調節，1-6pcsLED串接最大50W産品設計，大約價格1。4美金左右。
10、美國美信集成産品公司MAX16818
MAX16818脈寬調制（PWM）型LED驅動控制器采用緊湊封裝，可在使用最少外部元件的情況下提供較大輸出電流。MAX16818非常适合于同步和非同步降壓拓撲，以及boost、buck-boost、SEPIC和buckLED驅動器架構。可以實現高達20A/μs的快速LED瞬态電流以及30kHz的亮度調節頻率。
該器件采用平均電流模式控制，通過優化利用具有最佳電荷和導通電阻特性的MOSFET，甚至在輸出LED電流高達30A時也能使對外部散熱器的需求降到最低。真差分檢測技術可以精确控制LED電流。通過外部PWM信号可以方便的實現寬範圍亮度調節。内部穩壓器配合簡單的外部偏壓器件，可以使器件工作在較寬的4。75V至5。5V或7V至28V輸入電壓範圍。開關頻率範圍較寬，可高達1。5MHz，允許使用小尺寸的電感和電容。
MAX16818具有延遲180°相位的時鐘輸出，可用于控制另一個錯相工作的LED驅動器，以減小輸入和輸出濾波電容尺寸并降低紋波電流。MAX16818還提供可編程的打嗝式過流、過壓以及過熱保護功能。MAX16818ETE+額定工作于擴展級溫度範圍（-40°C至+85°C），而MAX16818ATE+則工作于汽車級溫度範圍（-40°C至+125°C）。該LED驅動控制器提供帶裸露焊盤的、無鉛、0。8mm厚、5mmx5mm28引腳TQFN封裝。
大電流LED驅動控制器IC，輸出電流高達30A，建議設計50-300W超大功率便攜式LED投影儀、LCDTV與顯示器背光、前面闆投影儀/背投電視、汽車、公共汽車/卡車外燈、汽車緊急照明與符号燈，等等産品。樣品申請價格在3美金左右。
