本篇文章主要給大家講講MOS管驅動設計中的一些“重要細節”，跟著小編一起來看看吧！
有關MOSFET的基本知識
很多電子工程師都認爲MOSFET是電壓驅動的，不需要驅動電流。然而，在MOS的G,S兩級之間有結電容存在，這個電容會讓驅動MOS變的不那麽簡單。
如果不考慮紋波和EMI等要求的話，MOS管開關速度越快越好，因爲開關時間越短，開關損耗越小，而在開關電源中開關損耗占總損耗的很大一部分，因此MOS管驅動電路的好壞直接決定了電源的效率。
對于一個MOS管，如果把GS之間的電壓從0拉到管子的開啓電壓所用的時間越短，那麽MOS管開啓的速度就會越快。與此類似，如果把MOS管的GS電壓從開啓電壓降到0V的時間越短，那麽MOS管關斷的速度也就越快。
由此我們可以知道，如果想在更短的時間内把GS電壓拉高或者拉低，就要給MOS管栅極更大的瞬間驅動電流。
大家常用的PWM芯片輸出直接驅動MOS或者用三極管放大後再驅動MOS的方法，其實在瞬間驅動電流這塊是有很大缺陷的。
比較好的方法是使用專用的MOSFET驅動芯片如TC4420來驅動MOS管，這類的芯片一般有很大的瞬間輸出電流，而且還兼容TTL電平輸入。

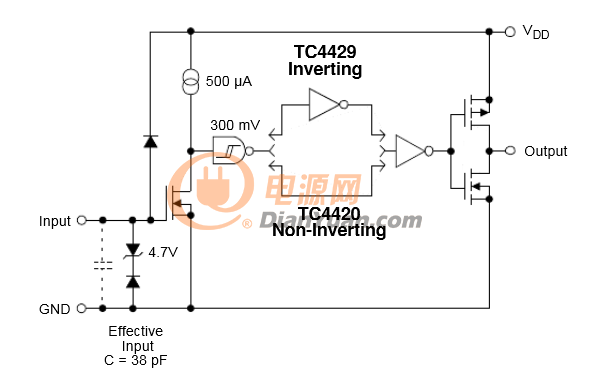

MOSFET驅動芯片的内部結構
MOS驅動電路設計需要注意的地方

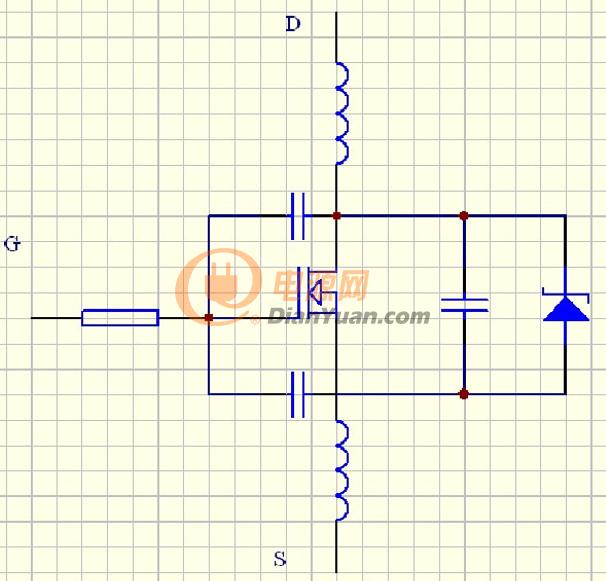

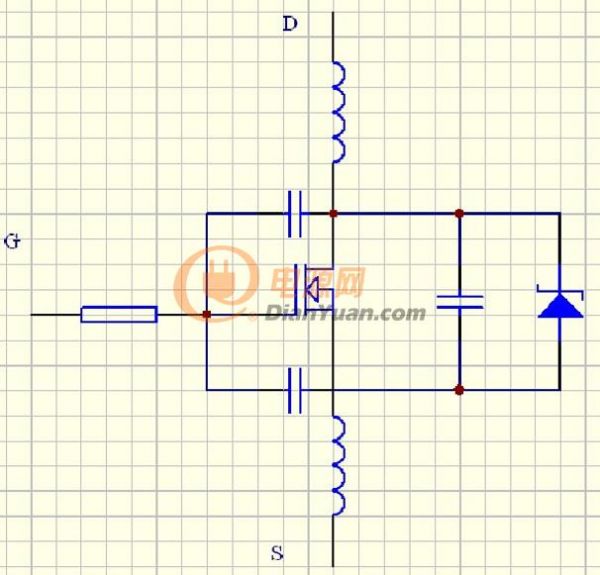

因爲驅動線路走線會有寄生電感，而寄生電感和MOS管的結電容會組成一個LC振蕩電路，如果直接把驅動芯片的輸出端接到MOS管栅極的話，在PWM波的上升下降沿會産生很大的震蕩，導緻MOS管急劇發熱甚至爆炸，一般的解決方法是在栅極串聯10歐左右的電阻，降低LC振蕩電路的Q值，使震蕩迅速衰減掉。
因爲MOS管栅極高輸入阻抗的特性，一點點靜電或者幹擾都可能導緻MOS管誤導通，所以建議在MOS管G S之間并聯一個10K的電阻以降低輸入阻抗。
如果擔心附近功率線路上的幹擾耦合過來産生瞬間高壓擊穿MOS管的話，可以在GS之間再并聯一個18V左右的TVS瞬态抑制二極管，TVS可以認爲是一個反應速度很快的穩壓管，其瞬間可以承受的功率高達幾百至上千瓦，可以用來吸收瞬間的幹擾脈沖。

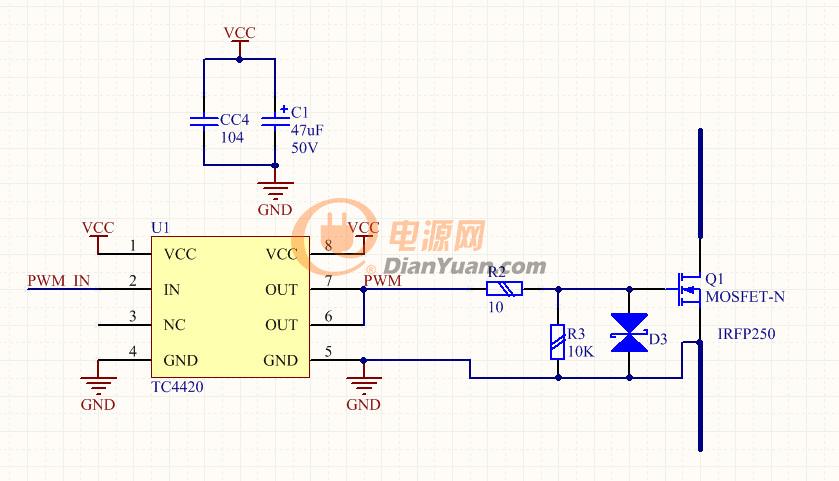

MOS管驅動電路參考

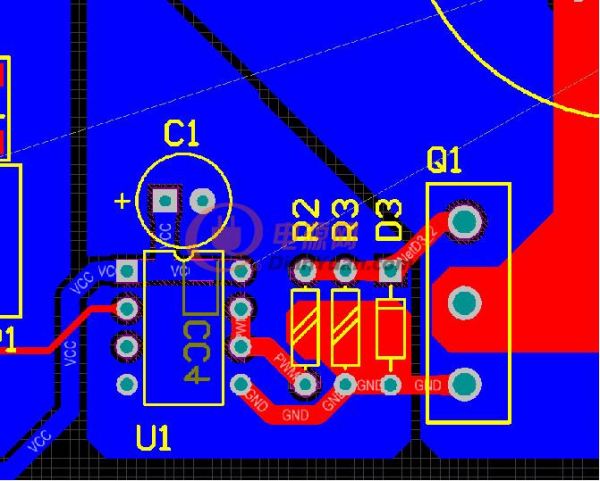

MOS管驅動電路的布線設計
MOS管驅動線路的環路面積要盡可能小，否則可能會引入外來的電磁幹擾。
驅動芯片的旁路電容要盡量靠近驅動芯片的VCC和GND引腳，否則走線的電感會很大程度上影響芯片的瞬間輸出電流。
