一：紋波與噪聲
紋波
■開關電源的輸出并不是真正恒定的，輸出存在著周期性的抖動，這些 抖動看上去就和水紋一樣，稱爲紋波。
▶紋波可以是電壓或電流紋波。
■通常用2個參數來描述紋波：

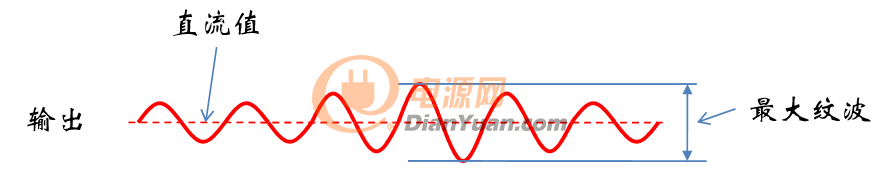

▶最大紋波電壓：紋波的峰峰值。
▶紋波系數：交流分量的有效值與直流分量之比。
紋波産生的原因
■開關電源的紋波來自2個地方：

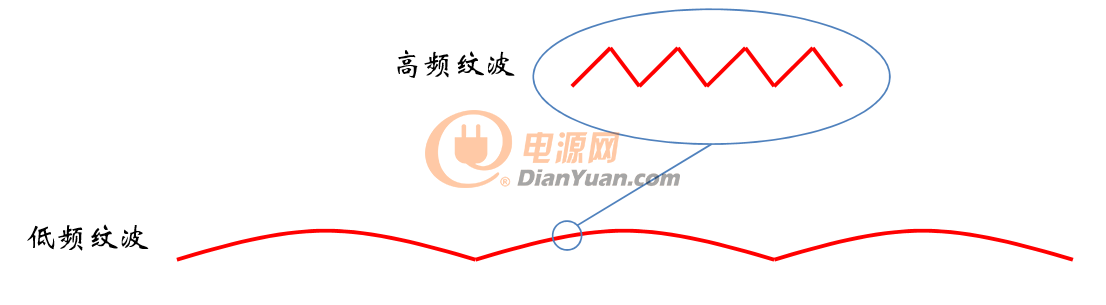

▶低頻紋波：來自AC輸入的周期，電源對輸入的抑制比不是完美的，當輸入 變化，輸出也會變化。
▶高頻紋波：來自開關切換的周期，開關電源不是線性連續輸出能量，而是 将能量組成一個個包來傳輸，因此會存在和開關周期相對應的紋波。
■如果是線性電源，是沒有開關紋波的，隻有低頻紋波。
紋波的影響
■最大紋波會決定輸出的峰值，本來輸出是穩定的某個電壓或電流，由 于紋波的影響，使得輸出的峰值比平均值高，這可能會損壞負載。
▶比如，對LED來說，過高的電流會減少LED的壽命。
■過大的紋波系數會使得輸出的能量不均衡平滑，從而偏離了直流輸出 這個要求。
▶比如，對LED來說，過大的紋波系數會使得LED亮度變化，造成閃爍。
■如果開關電源用來驅動電池，LED燈這種負載，低頻紋波的影響更大， 如果是驅動IC這種高速型負載，高頻紋波的影響更大。
紋波與噪聲

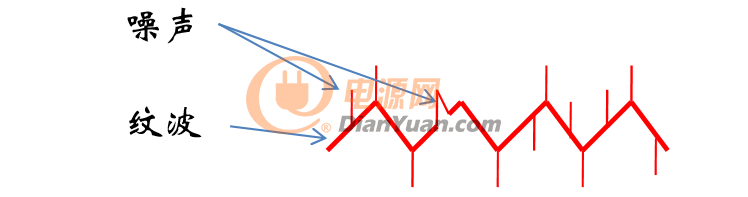

■紋波是由于AC周期或開關周期引起的輸出抖動，而噪聲是随機耦合到 輸出上的高頻信号，是不一樣的。
二：調整率
調整率
■電源在使用時，有兩個明顯變化的外部條件：輸入和負載。好的電源 應該在輸入和負載發生變化時，依然能維持恒壓或恒流。

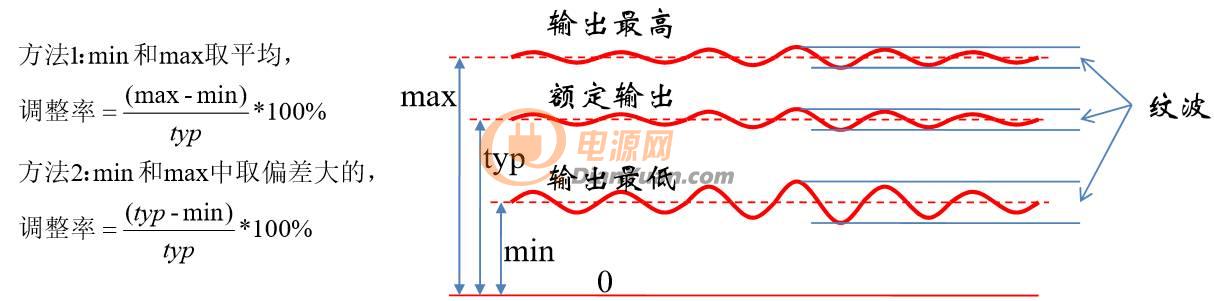

■将輸入或負載變化時，輸出偏離額定輸出的程度稱爲調整率，比如輸 入在最大最小值之間變化，測量輸出的偏差比率，爲一個百分比，比 如5%，就稱爲調整率爲±5% 。
■注意區分調整率和紋波，紋波是輸出的動态特征，而調整率是讓電源 工作在極限外部條件下，輸出的極限偏差。
調整率類型
■輸入調整率
▶其他條件不變，調節輸入時，輸出的偏差，對于AC電源來說，是以AC線的 有效電壓作爲變化區間，比如以180~264作爲上下限來變化。
▶有時還會調節AC的頻率，來看輸出是否有偏差，比如從47~63Hz區間。
■負載調整率
▶其他條件不變，調節負載時，輸出的偏差。
■綜合調整率
▶同時調節輸入和負載，找出最差的偏差。
三：恒流
LED恒流驅動
■爲什麽照明用LED都是電流驅動？
▶LED是二極管，而二極管的PN結的正向導通阻抗是負溫度系數，随著溫度 的升高，二極管正向導通阻抗降低。
▶如果用恒壓源驅動LED，随著LED工作，溫度開始升高，溫度升高後，正 向導通阻抗降低，由于I=U/R，電流升高，且由于功率P=U*I，功率也增加， LED發熱更厲害，進一步刺激溫度升高，陷于惡性循環，直到LED損壞。
▷ 恒壓源驅動時，溫度和電路是一對正反饋。
▶所以照明LED都是恒流驅動，如果是非照明，LED幾乎沒有溫升，此時可 以用恒壓驅動。
恒流精度
■恒流精度和其他電影的恒壓效果一樣，體現在幾個方面。
▶當負載發生變化時，電源輸出的電流的恒定程度。
