PA功率分析儀中有校零和消零（NULL）兩個功能，他們都是用來調整測量值的，用戶往往不知道該如何選擇。他們有什麽聯系和區别呢？
1. 校零
先來說明一下零點誤差對正常測量的影響，基本測量電路如下圖所示：
圖 1 校零基本測量電路圖
設外部輸入實際信号爲 ，對于運放調理電路來說零點失調電壓會跟著信号一起放大，設零點誤差爲 ，如圖 1所示，則對放大電路來說實際收入爲 , 經過放大後實際輸入到ADC的信号爲 。
零點誤差疊加在實際輸入信号上造成測量誤差，一般儀器出廠會經過零點校準，但是随著使用環境和器件老化等影響，零點會飄移。所以在客戶使用時也可以使能零點校準，原理如下圖所示：

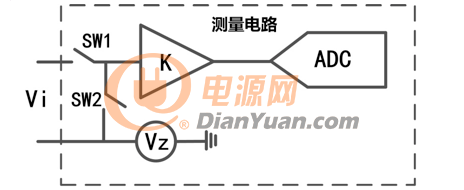

圖 2 使能校準電路圖
零點校準時，SW1斷開，SW2閉合，此時ADC采集到的信号爲 ；正常采樣時SW2斷開, SW1閉合，此時ADC采集到的信号如上面分析爲 ，将兩次采樣值相減，則可得：
此時采集到的信号就是實際希望的信号，零點電壓被消除掉，精度更高，但是對實際輸入信号無影響。PA系列支持零點校準功能，如圖 3所示，可以點擊“校零”按鈕手動校零或開啓“自動校零”。當量程、濾波器等設置改變時需要自動重新校零。

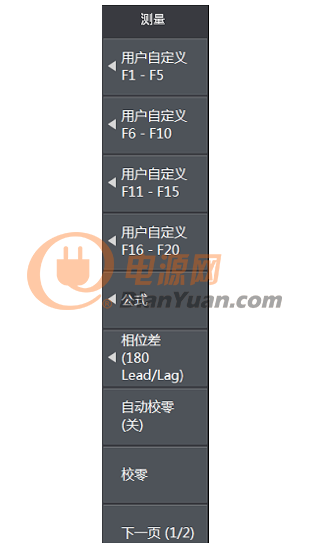

圖 3 校準儀器界面設置
2. 消零
消零即PA的NULL功能，NULL功能并不改變實際輸入信号，隻是将采集到的信号進行算術上的加減實現平移，類似于給用戶提供算術零點替代實際信号零點。如圖 4所示，測量Vdc直流上疊加的正弦信号，連接正常信号到儀器點擊“NULL”按鍵，則直流信号Vdc會做爲新的零點值，采樣後呈現給用戶的是以0點爲中心的正弦信号，而Vdc被消除。此時如果接入Vdc的直流信号會顯示測得的信号爲0。

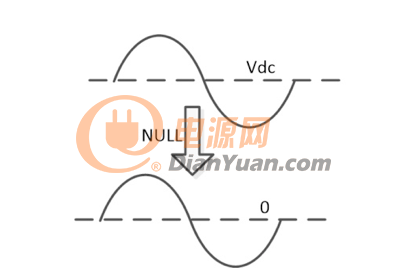

圖 4 消零示意圖
NULL功能隻适合特定用戶處理一些特定信号，呈現給用戶的信号和實際信号有差别，在正常過程使用中開啓NULL功能會導緻測量錯誤。PA系列功率分析儀支持NULL功能，設置圖如下，同時支持用戶輸入自定義的NULL值，在測量回路的直流成分減去設的定偏置值。

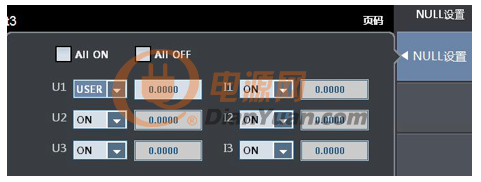

圖 5 儀器NULL設置菜單
綜上所述，校零功能是儀器用來消除内部測量電路零點偏差，提高測量精度，采集到的信号還是原始信号。而NULL功能則是儀器提供算術零點将信号整體平移，采集到的信号與原始信号有固定的直流偏差，适合特定應用。
