DC-DC變換器按功率開關電路的結構形式來分，可分爲非隔離型（主電路中無高頻變壓器），隔離型（主電路中有高頻變壓器），以及具有軟開關特性的諧振型等。非隔離型直流變換器，有三種基本的電路拓撲：降壓（Buck）型，升壓（Boost）型，反相（Buck-Boost即降壓-升壓）型，以下詳細介紹Buck變換器。
1 Buck變換器電路構成
Buck變換器又稱爲降壓電路，其基本拓撲如圖1所示

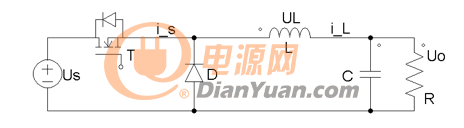

圖1 Buck電路拓撲結構
電路主要元器件包括開關管T（物理實現可以用IGBT，MOSFET），續流二極管D，儲能電感L，輸出濾波電容C及負載電阻R。輸入直流電源爲Us，輸出直流電壓爲Uo。
2 Buck變換器工作原理
Buck變換器工作在電感電流連續模式下的工作原理如下：
開關管的導通與關斷受控制電路輸出的驅動脈沖控制。如圖1所示，當控制電路脈沖輸出高電平時，開關管導通，如圖2（a）所示，續流二極管D陽極電壓爲零，陰極電壓爲電壓電壓Us，因此反向截止，開關上流過電流is流經電感L向負載R供電；此時L中的電流逐漸上升，在L兩端産生左端正右端負的自感電勢阻礙電流上升，L将電能轉化爲磁能存儲起來。經過時間ton後，控制電路脈沖爲低電平，開關管關斷，如圖2（b）所示，但L中的電流不能突變，

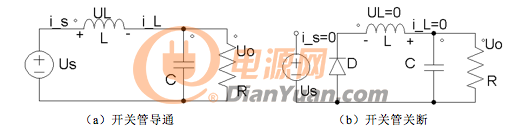

圖2電流連續模式下 Buck變換器等效電路
這時電感L兩端産生右端正左端負的自感電勢阻礙電流下降，從而使D正向偏置導通，于是L中的電流經D構成回路，電流值逐漸下降，L中儲存的磁能轉化爲電能釋放出來供給負載R。經過時間toff後，控制電路脈沖又使開關管導通，重複上述過程。濾波電容C的作用是爲了降低輸出電壓Uo的脈動。續流二極管D是必不可少的元件，若無此二極管，電路不僅不能正常工作，而且在開關管由導通變爲關斷時，L兩端将産生很高的自感電勢從而損壞開關管。
3 Buck變換器工作狀态及相應元件參數計算
爲了方便分析穩态特性，簡化推導過程，做如下假設：
（1）開關管，二極管是理想元件，可在瞬間導通或截止，沒有導通壓降、導通電阻，截止時無漏電流。
（2）電感電容是理想元件。電感工作在線性區不飽和，寄生電阻爲0，電容等效串聯電阻爲0。
根據電感電流是否連續，即每個脈沖周期開始電感電流iL是否從0開始将Buck電路的工作模式分爲電感電流連續工作模式（Continuous Conduction Mode，CCM）和電感電流不連續工作模式（Discontinuous Conduction Mode，DCM）兩種。
3.1 Buck變換器的CCM工作模式
在L足夠大的條件下，Buck變換器工作在CCM模式，波形如圖3所示。

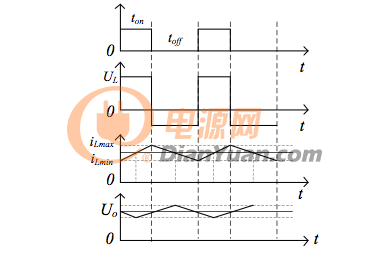

圖3 Buck變換器CCM模式波形
開關管導通時間爲ton，關斷時間爲toff，PWM周期爲Ts，即ton+toff=Ts，設d=ton/Ts爲PWM波占空比。在ton時間，開關管導通，D截止，電感兩端電壓Us-Uo（極性左正右負），電感電流從iLmin線性上升至iLmax，導通時間内，電感電流增量爲
當開關管關斷時，二極管D導通，電感L兩端電壓差爲-Uo（極性左負右正），電感電流線性下降至iLmin，減小量爲
當電路處于穩态時，電感電流iL必然周期性的重複，開關管導通期間電感電流增加量與其關斷期間電感電流減小量相等，即
整理得
上式表明，在輸入電壓恒定的情況下，要改變輸出電壓，可以通過改變占空比實現，輸出平均電壓總是小于輸入平均電壓。CCM模式下Buck變換器的電壓增益爲d。
3.2 Buck變換器的DCM工作模式
在電感較小，負載電阻較大，或者開關周期Ts較大時，當電感電流已下降至0，但是新的開關周期還未開始；在下一個開關周期中，電感電流從0開始線性增加，在一個開關周期中會出現電感電流線性增加、電感電流線性減小、電感閑置（電感電流保持爲0）三種狀态，等效電路圖如圖4所示，工作波形如圖5所示。

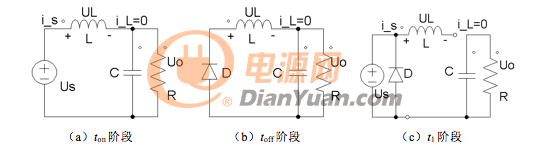

圖4 Buck變換器DCM模式下等效電路圖

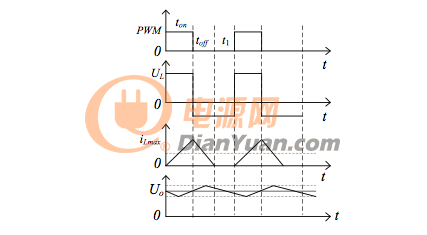

圖5 Buck變換器DCM模式波形
開關管導通時間爲ton，關斷時間爲toff，閑置時間爲t1，PWM周期爲Ts，即ton+toff+t1=Ts，同樣設d=ton/(ton+toff)爲PWM波占空比。在ton時間，如圖4（a）所示，開關管導通，D截止，電感兩端電壓Us-Uo（極性左正右負），電感電流從0線性上升至iLmax，導通時間内，電感電流增量與式（1）同。
當開關管關斷時，在toff時間，如圖4（b）所示，二極管D導通，電感L兩端電壓差爲-Uo（極性左負右正），電感電流線性下降至0，減小量與式（2）同；同樣，當電路處于穩态時如公式（3）所示。
在t1時間，電感電流已下降至0，相當于開路，如圖4（c）所示。
上述表明，DCM模式下，輸入電壓恒定，要改變輸出電壓，可以通過改變占空比實現，輸出平均電壓總是小于輸入平均電壓。DCM模式會使變換器帶載能力降低，穩壓精度變差，紋波電壓大，通常情況下要求Buck變換器工作在CCM模式。
3.3 Buck變換器電感電流連續的臨界條件
CCM模式下，如果在一個周期結束時，電感電流iL恰好下降至0，這種狀态稱爲CCM和DCM的臨界工作狀态，如圖6所示。

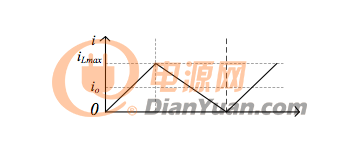

圖6 Buck變換器電感電流臨界狀态
